直线轴承的滚珠在轴承套内部沿着滚道分布，其排列方式决定了轴承的承载能力、摩擦性能和运动稳定性。合理的滚珠分布可提高轴承寿命，并减少运行阻力。
1. 标准滚珠分布方式
直线轴承的滚珠通常分布在多个滚道上，并借助循环通道进行滚动，常见的分布方式有：
●两列滚珠分布(常见于小型直线轴承)
●四列滚珠分布(标准直线轴承，常用于通用机械)
●六列滚珠分布(适用于高承载和高精度应用)
每一列滚珠之间的角度一般按照 120° 或 90° 进行均匀分布，以保证受力均匀，提高轴承刚性。
2. 常见滚珠排列结构
(1) 单列滚珠排列
●结构：滚珠在轴承内单列排列，并依靠循环通道运动。
●特点：
○适用于轻载和中速运动
○低摩擦，运动顺畅
○适用于小型自动化设备、打印机等
(2) 双列滚珠排列
●结构：滚珠在两个方向上分别排列，可承受双向载荷。
●特点：
○提高承载能力，降低偏摆
○适用于精密设备，如数控机床、医疗设备
(3) 多列滚珠排列(四列/六列)
●结构：四列或六列滚珠围绕轴均匀分布，采用循环滚动方式运行。
●特点：
○承载能力大，刚性高
○适用于高精度和重载机械，如工业机器人、龙门铣床
3. 滚珠的循环方式
直线轴承内部通常采用开式或闭式滚珠循环通道，主要有以下几种结构：
●端部循环：滚珠在轴承端部通过回流槽返回，适用于短行程运动。
●全封闭循环：滚珠通过内部滚道回流，适用于长行程、高速应用，减少摩擦和噪音。
●交叉滚珠循环：用于高精度导轨系统，可减少间隙，提高稳定性。
4. 滚珠分布对轴承性能的影响

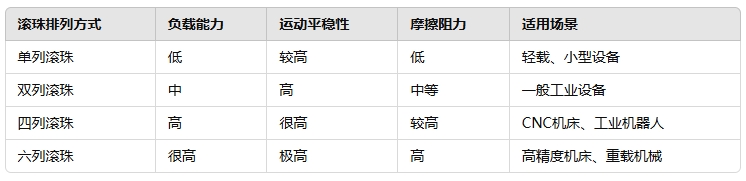

不同滚珠排列方式对直线轴承的性能有不同影响：
5. 结论
●直线轴承的滚珠分布方式影响其承载能力、运动精度和摩擦特性。选择合适的滚珠排列方式，可优化直线轴承的性能，提升设备的稳定性和使用寿命。
●轻载设备 → 选单列滚珠，摩擦小，运行平稳。
●中等负载机械 → 选双列滚珠，提高承载能力和稳定性。
●高精度、高负载设备 → 选用四列或六列滚珠结构，增强刚性和耐用性。
