拖链的应用

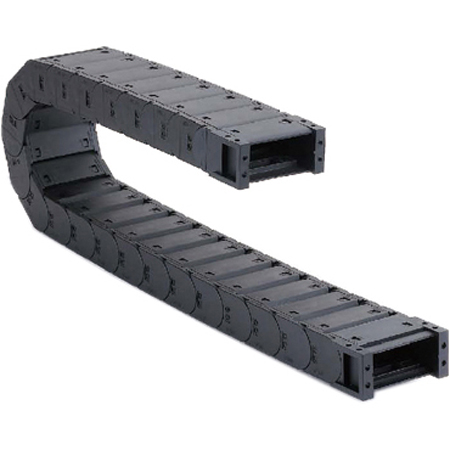

拖链外形似坦克链,由众多单元链节组成,链节之间转动自如,可把电缆、油管、气管等放入拖链内,适合于往复运动的场合,能够对内置的电缆、油管、气管、)管等起到牵引和保护作用,拖链已被广泛应用于数控机床、电子设备、机械手、起重运输设备、自动化仓库等。
关于架空应用
“架空”应用是最常用的应用方式,最大架空长度取决于拖链的负载及类型。架空长度可分为三类;
直线架空运行
指拖链上段存在预应力,最大下垂距离为10~50m(取决于拖链尺寸)的应用。“L”型安装在任何情况下都是首选方案,拖链可低噪声运行,不会有额外的震动。
安全塌腰运行
指拖链下垂距离超过10~50(取决于拖链尺寸),但低于规定的最大下垂高度的应用。该最大下垂距离取决于拖链的类型。从技术角度看,在许多场合都允许采用“FLB”。但如果加速度及往复频率过高,则存在问题
危险塌腰
如果下垂距离超过“FLB”的允许值,则称之为“危险塌腰”。必须避免在安装中采用危险塌腰。在某些应用中,经过长期使用,拖链可能达到“危险塌腰”,此时应更换拖链。
拖链选型(以架空应用为例)
1、确定拖链的尺寸<选择要点>
·高度:确保电缆、软管的外侧在电缆保护链内部高度的80%以内;
·占用面积:确保电缆、软管的收藏量在电缆保护链的内容量=内部高度x内部宽度的60%以内;
·弯曲半径:同时收藏不同种类的电缆、软管时,根据其中弯曲半径最大者选择电缆保护链的弯曲半径:
·电缆、软管与内壁的间隔:电缆、软管与电缆保护链内壁之间的间隔必须为电缆、软管外侧的10%以上:
·相邻电缆、软管的间隔:相邻电缆、软管之间的间隔必须为外侧较大者的10%以上。
2、确定负载确认收藏电缆、软管的重量(kg/m)。
3、确定行程长度
对照预选规格的"负载-架空长度"图表,确保所选规格满足负载要求,并且行程长度S小于安全塌腰架空长度S(FL)。否则,要重回第1步,从新选择拖链尺寸。
4、计算拖链的所需链数
拖链的固定端位于行程中央位置,则所需拖链、电缆及软管长度都可降至最低限度。
5.关于链节数的说明
型号中的链节数只计算中间链节的数量,比如您选择链接数为3,那么包含两端接头在内一共有5节,如下图所示:
