链条链轮传动系统中,张紧轮的布置对于保证传动效率和延长链条寿命至关重要。
![链条链轮传动的张紧轮应该怎么布置1](https://oss.sl-fa.com/statics/editor/1721028129_5_11.png)
以下是张紧轮布置的一些指导原则和步骤:
张紧轮的功能
-
保持链条适当的张紧度,避免松弛。
-
减少链条和链轮的磨损。
-
提高传动系统的稳定性和效率。
布置方法
-
确定张紧轮的位置
-
张紧轮的位置通常选择在链条回程段,即链条从驱动链轮回到从动链轮的部分。这样可以避免干扰主链条传动路径。
-
安装在驱动链轮和从动链轮之间,尽量靠近其中一个链轮,通常靠近从动链轮以更好地调节张力。
-
选择张紧轮的类型
-
固定式张紧轮:安装位置固定不变,适用于稳定的工作条件。
-
自动张紧轮:采用弹簧或液压系统自动调节张紧度,适用于变动载荷或复杂工作环境。
-
安装张紧轮
-
调整角度:确保张紧轮与链条的接触角度合适,通常建议张紧轮与链条之间的接触角在120°左右。
-
位置调节:调整张紧轮的位置,使其能有效地施加张力,避免过度张紧或不足。
-
调试和测试
-
初步调整:根据链条的初始松紧度调整张紧轮的位置。
-
运行测试:启动传动系统,观察链条运行状态,确保链条运行平稳,无明显振动和噪音。
-
微调:根据测试结果进行微调,确保链条保持适当的张紧度。
实际应用示例

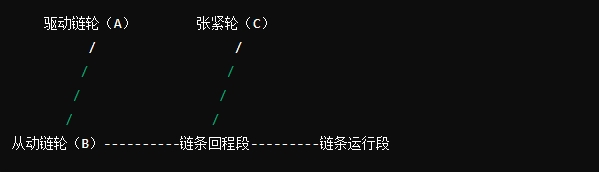

布置示意图
步骤详解
-
选择合适的张紧轮类型:
-
若环境复杂或负荷变化较大,选择自动张紧轮。
-
对于稳定的工作条件,选择固定式张紧轮。
-
确定安装位置:
-
将张紧轮安装在链条回程段,尽量靠近从动链轮(B)。
-
确保张紧轮能有效地施加张力。
-
安装与调试:
-
固定张紧轮的支架,调整张紧轮的位置。
-
初步调节张紧轮的位置,使链条适度紧绷。
-
启动系统,观察链条运行情况,进行微调。
注意事项
-
定期检查和维护:定期检查张紧轮和链条的状态,及时调整张紧轮位置。
-
润滑保养:确保链条和张紧轮的润滑良好,减少摩擦和磨损。
-
防止过度张紧:过度张紧会增加链条和链轮的磨损,影响系统寿命。
总结
合理布置张紧轮可以有效延长链条和链轮的使用寿命,提高传动效率。在布置和安装时,应考虑工作环境、载荷条件和维护方便性,确保系统稳定运行。本文内容是上隆自动化零件商城对“链条链轮”产品知识基础介绍的整理介绍,希望帮助各行业用户加深对产品的了解,更好地选择符合企业需求的优质产品,解决产品选型中遇到的困扰,如有其他的疑问也可免费咨询上隆自动化零件商城。
