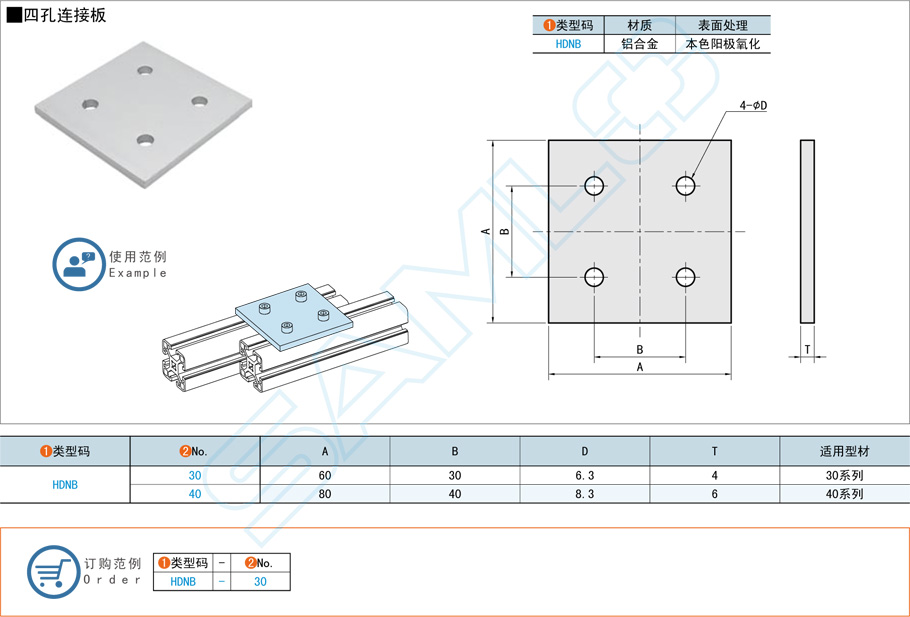

铝型材四孔连接板的安装方法

铝型材四孔连接板是一种常见的连接件，用于将铝型材框架系统中的不同型材牢固地连接在一起。正确的安装方法可以确保连接的牢固性和稳定性。

以下是铝型材四孔连接板的详细安装步骤：

所需工具和材料

• 铝型材四孔连接板
• 对应的铝型材（通常为T型槽型材）
• 螺栓和螺母（通常为T型螺栓和法兰螺母）
• 内六角扳手或适当的扳手
• 标记工具（如铅笔或记号笔）
• 测量工具（如卷尺或卡尺）

安装步骤

1. 准备工作

• 测量和标记：根据设计图纸或实际需求，测量铝型材的安装位置，并用标记工具在型材上标记连接板的安装位置。
• 检查配件：确保所有连接板、螺栓、螺母和工具准备齐全，并且尺寸匹配。

2. 安装连接板

1. 固定连接板：

   • 将四孔连接板对准铝型材上的预定位置。
   • 将T型螺栓插入铝型材的T型槽中，确保螺栓头部在槽内正确卡住。
   • 将连接板上的孔对准螺栓，并将螺栓穿过连接板上的孔。

2. 安装螺母：

   • 将法兰螺母拧到螺栓上，先用手稍微拧紧，确保螺栓和连接板固定在一起。

3. 调整位置：

   • 在完全拧紧螺母之前，确保连接板和型材的位置正确，并根据需求进行微调。

4. 拧紧螺母：

   • 使用内六角扳手或适当的扳手将法兰螺母拧紧，确保连接板牢固固定在型材上。

3. 连接其他型材

1. 对齐型材：

   • 将另一根铝型材的T型槽对准连接板的孔。
   • 将T型螺栓插入另一根型材的T型槽中。

2. 固定螺栓和螺母：

   • 将螺栓穿过连接板上的剩余孔，并用法兰螺母拧紧。

3. 调整和拧紧：

   • 确保所有型材对齐，并进行必要的微调。
   • 使用扳手将所有螺母完全拧紧，确保所有连接点牢固稳定。

注意事项

• 检查紧固度：在安装完成后，检查所有螺栓和螺母的紧固度，确保没有松动。
• 使用合适的螺栓和螺母：确保使用与型材和连接板匹配的螺栓和螺母，以确保连接的牢固性和安全性。
• 避免过度拧紧：在拧紧螺母时，避免过度用力，以防止螺纹损坏或连接板变形。

总结

安装铝型材四孔连接板的过程相对简单，但需要注意细节，确保所有连接点都牢固可靠。正确的安装方法不仅能保证结构的稳定性，还能延长设备的使用寿命。通过按照上述步骤进行安装，可以确保铝型材框架系统的可靠性和耐用性。本文内容是上隆自动化零件商城对“四孔连接板”产品知识基础介绍的整理介绍，希望帮助各行业用户加深对产品的了解，更好地选择符合企业需求的优质产品，解决产品选型中遇到的困扰，如有其他的疑问也可免费咨询上隆自动化零件商城。
