气缸行程调整器工作原理

气缸行程调整器是一种用于精确调节气缸活塞行程长度的装置。它可以通过机械或气动方式改变气缸的有效行程，从而满足不同工作要求。

以下是气缸行程调整器的工作原理：

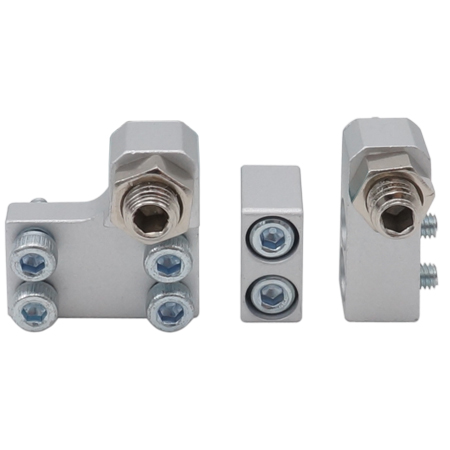

1. 机械行程调整器

基本组成

• 调节螺杆：通过旋转螺杆来调节行程长度。
• 锁紧装置：用于固定调节螺杆的位置，防止其在工作过程中松动。
• 限位块：安装在活塞杆上，作为行程终点的物理限制。

工作原理

1. 初始设定：将调节螺杆旋转到所需的位置，改变活塞杆可以移动的距离。
2. 固定位置：通过锁紧装置将调节螺杆固定，确保其在工作过程中不会移动。
3. 限制行程：限位块在活塞杆移动到设定的行程长度时与调节螺杆接触，物理限制活塞杆的进一步移动。

2. 气动行程调整器

基本组成

• 气动调节阀：通过控制气压来调节行程。
• 行程传感器：检测气缸活塞的位置。
• 控制系统：通常包括PLC或其他控制器，用于控制气动调节阀的操作。
• 限位开关：用于设定和检测行程终点。

工作原理

1. 初始设定：在控制系统中设定所需的行程长度，控制系统根据设定值调节气动调节阀。
2. 行程控制：当气缸活塞移动时，行程传感器实时检测其位置，并将信号反馈给控制系统。
3. 调整气压：控制系统根据传感器反馈的信息，通过气动调节阀调节气缸内的气压，从而控制活塞的行程。
4. 限位检测：限位开关在活塞到达设定行程终点时触发，向控制系统发送信号，控制系统可以相应地停止气缸的进一步动作。

3. 混合式行程调整器

混合式行程调整器结合了机械和气动调节的优点，可以提供更高的精度和灵活性。它通常包括机械限位和气动控制两部分，以确保在不同工况下都能稳定工作。

具体应用

• 自动化设备：精确控制机械手臂或传送装置的运动范围，提高生产线的效率和精度。
• 加工设备：调整加工设备的工作范围，以适应不同尺寸和形状的工件。
• 包装设备：控制包装机械的工作行程，适应不同大小的包装材料。

维护与注意事项

1. 定期检查：定期检查调节器的各个部件是否完好，特别是机械部分是否有松动或磨损，气动部分是否有泄漏。
2. 润滑保养：对于机械行程调整器，定期进行润滑保养，保证调节螺杆和锁紧装置的正常运行。
3. 调试校准：在使用过程中，根据实际需求和设备情况，进行必要的调试和校准，确保行程调整的精度和可靠性。

通过合理使用和维护气缸行程调整器，可以有效提高气缸的工作精度和适用性，满足不同工况下的需求。本文内容是上隆自动化零件商城对“气缸”产品知识基础介绍的整理介绍，希望帮助各行业用户加深对产品的了解，更好地选择符合企业需求的优质产品，解决产品选型中遇到的困扰，如有其他的疑问也可免费咨询上隆自动化零件商城。
