定位孔和定位销的尺寸关系是确保定位精度和装配可靠性的关键。
以下是关于定位孔和定位销尺寸关系的详细介绍，包括配合类型、常用公差、具体示例及其在实际应用中的考虑。
一、配合类型
-
间隙配合：
- 定义：定位销的直径略小于定位孔的直径，装配时有一定的间隙。
- 优点：便于装配和拆卸，适用于需要频繁拆装的场合。
- 缺点：定位精度较低，适用于对精度要求不高的场合。
-
过渡配合：
- 定义：定位销的直径和定位孔的直径几乎相等，可能有轻微间隙或轻微过盈。
- 优点：兼顾了装配的方便性和定位的精度，适用于中等精度要求的场合。
- 缺点：装配时需要一定的力，但不需要专用工具。
-
过盈配合：
- 定义：定位销的直径略大于定位孔的直径，装配时需要一定的压力才能插入。
- 优点：定位精度高，适用于高精度要求和永久性连接的场合。
- 缺点：装配和拆卸较困难，可能需要专用工具或加热等工艺。
二、公差标准
定位销和定位孔的公差通常遵循国际标准，如ISO、DIN、JIS等。以下是常用的公差配合：
-
H7/h6配合（过渡配合）：
- 孔H7：公差范围较宽，便于加工，一般为0到+0.025mm（对于直径10mm的孔）。
- 销h6：公差范围较窄，定位销直径控制较严格，一般为0到-0.010mm（对于直径10mm的销）。
-
H8/h7配合（过渡配合）：
- 孔H8：公差范围稍宽，一般为0到+0.033mm（对于直径10mm的孔）。
- 销h7：公差范围较窄，一般为0到-0.015mm（对于直径10mm的销）。
-
H7/g6配合（过盈配合）：
- 孔H7：与H7/h6配合中的孔相同，公差为0到+0.025mm（对于直径10mm的孔）。
- 销g6：公差范围较窄，但略大于h6，一般为-0.004到-0.014mm（对于直径10mm的销）。

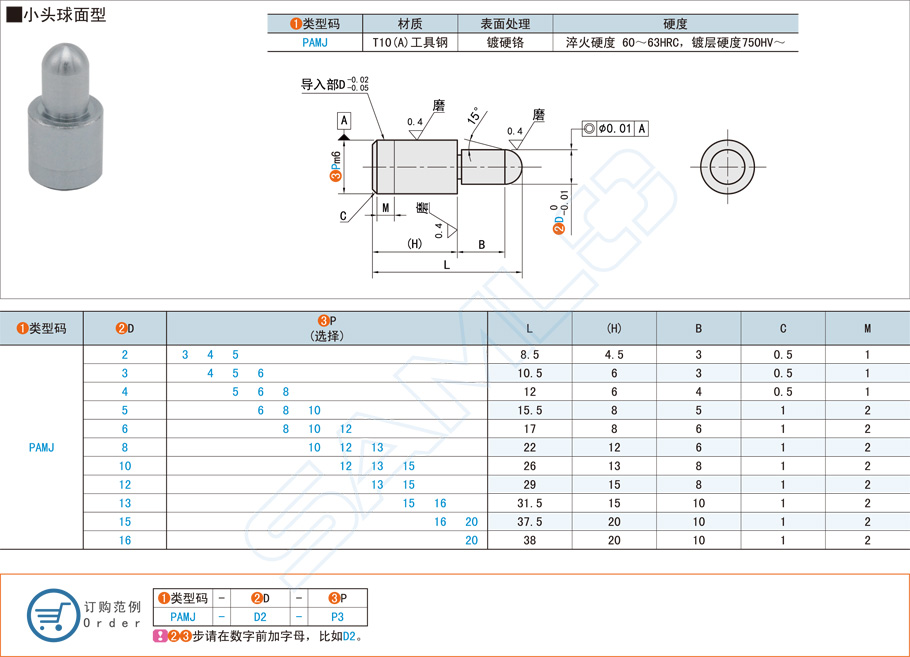

三、具体示例
假设我们有一个直径为10mm的定位销和相应的定位孔，以下是不同配合类型下的公差范围：
-
间隙配合：
- 孔径（H8）：10.000mm - 10.033mm
- 销径（h7）：10.000mm - 9.985mm
- 间隙：最大0.033mm，最小0.000mm
-
过渡配合：
- 孔径（H7）：10.000mm - 10.025mm
- 销径（h6）：10.000mm - 9.990mm
- 过盈/间隙：最大0.025mm，最小0.000mm
-
过盈配合：
- 孔径（H7）：10.000mm - 10.025mm
- 销径（g6）：10.004mm - 10.014mm
- 过盈：最大0.014mm，最小0.004mm
四、实际应用中的考虑
-
加工精度：
- 确保孔和销的加工精度满足设计要求，选择合适的加工方法和设备。
-
材料选择：
- 根据使用环境选择适合的材料，如高强度钢、不锈钢、铝合金等。
-
装配方法：
- 过盈配合装配时，可以通过加热孔或冷却销来减少装配力。
- 使用专用装配工具，如压装设备或锤击工具。
-
润滑和防护：
- 在装配过程中，可以使用润滑油减少摩擦，防止表面损伤。
- 在工作环境恶劣的情况下，可以采取防腐措施，如表面处理或选择耐腐蚀材料。
五、总结
定位销和定位孔的尺寸关系直接影响装配的精度和牢固度。选择合适的配合类型和公差，结合实际应用需求，可以确保零件在装配过程中的高效和可靠。对于高精度和高要求的场合，过盈配合是较好的选择；对于需要频繁拆装的场合，间隙配合更为适用。通过合理设计和加工，可以实现定位销和定位孔的最佳配合效果。本文内容是上隆自动化零件商城对“定位销”产品知识基础介绍的整理介绍，希望帮助各行业用户加深对产品的了解，更好地选择符合企业需求的优质产品，解决产品选型中遇到的困扰，如有其他的疑问也可免费咨询上隆自动化零件商城。
